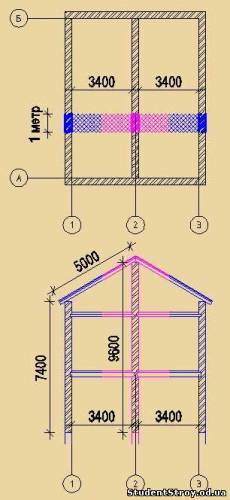

Расчетной схемой каркасного сооружения на ленточных фундаментах, является рама на деформируемом основании. Предварительно размеры подошвы фундамента подбираются из расчета на основное сочетание нагрузок. В особом сочетании нагрузок учитываются начальные перемещения опорных узлов стержней, моделирующих работу грунтового основания.
После выполнения раздельных расчетов на нагрузки основного и особого сочетания по длине балки строятся огибающие эпюры усилий Mmax, Mmin, Qmax, Qmin. По этим усилиям уточняются конструктивные параметры фундамента и назначается его армирование. По усилиям в сержнях, моделирующих работу грунтового основания, строятся огибающие эпюры давлений на основание Pmax, Pmin. При этом найденные давления должны удовлетворять условиям. Если эти условия не удовлетворяются, корректируются конструктивные параметры фундамента и расчеты выполняются заново. По найденным давлениям на основание конструируется плита ленточного фундамента (толщина из условия продавливания и рабочая арматура из условия восприятия расчетного изгибающего момента). Для этих целей используется огибающая эпюра давлений на основание Pmax, Pmin.
